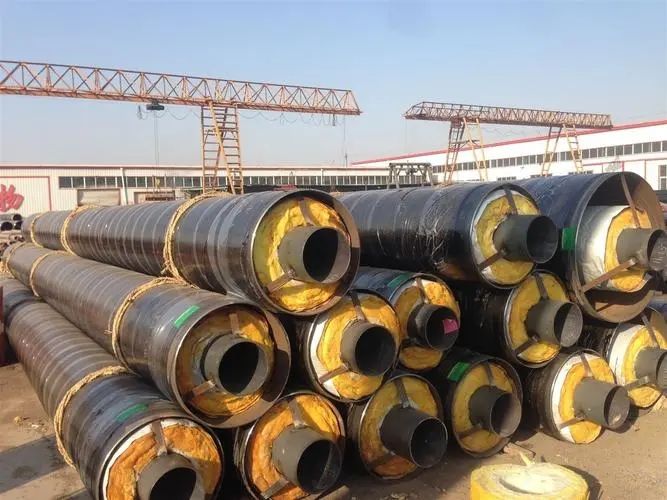

集中供暖用（yòng）保溫鋼管一直作為一（yī）種優良的（de）絕熱保溫材料（liào）而得到迅速發展，其應用範圍也（yě）越（yuè）來越廣泛，更（gèng）由於其施（shī）工簡便、節能防腐效果明顯而被大量地用於各種（zhǒng）供熱、製冷、輸（shū）油、輸（shū）汽等各種管道。
鋼套鋼蒸汽管根據設計和客戶的（de）要求一般為：DN200以下選用無縫管(GB8163-87)，DN200以上選用螺旋焊管(GB9711-88;SY/T5038-92)和直縫焊管（guǎn）(GB3092-93)。
鋼管表麵經過先（xiān）進的（de）拋丸除鏽工藝處理後，鋼管除鏽等級可達GB8923-1988標（biāo）準中（zhōng）的Sa2級，表（biǎo）麵粗（cū）糙度可達GB6060.5-88標準中R=12.5微米（mǐ）。
鋼套鋼（gāng）保溫鋼管防腐原理：
鋼管管內（nèi）腐蝕的主要因素是運輸（shū）介質對管道的腐蝕（shí），介質導電（diàn）性產生的電化學腐蝕、微（wēi）生物腐（fǔ）蝕及介質離子互相作用造成的腐蝕；

鋼套鋼保溫鋼管外壁埋於地下，土壤成為主要的腐蝕介質，土壤中含有大量的有機、無機物，及發生反應條件空氣和水，催化這土壤（rǎng）成為腐蝕（shí）保溫鋼管的電解質，進而（ér）破壞著管道，減少使用時間；

鑒（jiàn）於以上腐蝕（shí）機理，鋼套鋼保溫鋼管防腐工藝（yì）也分為管道內部防腐和外壁防腐。

1、內壁防腐技術主要是塗刷穩定性好、耐溫能力強的（de）環氧防（fáng）腐塗料（liào），用於提高管道內壁的使用時間（jiān）；
鋼套鋼保溫鋼管內壁防腐工藝包（bāo）括：
（1）預處理：除鏽質量應達到Sa2.5級要（yào）求，錨紋深度應（yīng）達（dá）到歐50-90μm，無毛刺焊渣；表麵灰塵度為2級；
（2）施工（gōng）應分層處理，每層達到（dào）要求，且下（xià）一層的施工需保（bǎo）證上一塗層完全幹（gàn）燥後；
（3）施工完成後，質檢合格即為（wéi）完成；
2、外（wài）壁（bì）防（fáng）腐工藝主要包括外塗層和陰極保護，外塗層（céng）用於隔絕土壤和管道，避免腐蝕的發生，陰極保（bǎo）護是犧牲陽極（jí）或外加電流保護陰極；
（1）塗層（céng）防腐：鋼套鋼保溫鋼管塗層防腐用於隔離鋼套鋼金屬管（guǎn）道和土壤，防止電解質直接接觸到金屬外（wài）壁，使（shǐ）得電化學反應無（wú）法（fǎ）發生。單一的防（fáng）腐塗層難（nán）以滿足鋼套鋼保溫鋼管複雜（zá）的腐蝕環境，多采（cǎi）用多層防腐係統，其結構為：底層多用（yòng）環氧塗料，厚度≥100μm；中間層為共聚（jù）物熱熔膠，厚度為180-250μm；外層為聚乙烯（xī）防腐（fǔ）層，厚度（dù）≥3.7mm；該係（xì）統的使用時間超過40年；
（2）陰極（jí）保護：對鋼套鋼保溫鋼管施加負電（diàn）流，通過陰極極化所有陰極點的電位到達（dá）陽極（jí）點的開（kāi）路（lù）電位，以停止腐蝕；
以上就是鋼套鋼保（bǎo）溫（wēn）鋼管防腐工藝，隻有根據不同的腐蝕環境（jìng），區別使用防腐（fǔ）措施，才（cái）能保證防腐效（xiào）果，延長使用時間；
