3PE防腐是由哪三層組成

3PE 防腐（fǔ）由以下三層組成：底層通常（cháng）為環氧粉末塗料（liào），其主要作（zuò）用是形成連續的塗膜，與鋼管表麵直接粘接，具有良好的耐化（huà）學腐蝕性和抗陰極剝離性能；中間層為膠粘劑，主要成分是聚烯烴，如乙烯基共聚物膠（jiāo）粘劑，其能與底（dǐ）層的環氧粉末塗層發生化學反應形成（chéng）化學粘結，保證（zhèng）整體防腐層在較高溫度下具有良好的粘結性，同時非（fēi）極性的乙烯（xī）部分（fèn）與麵層聚乙烯具有很好的親合作用，使中間層與麵層也具有（yǒu）良（liáng）好的粘結性能；麵（miàn）層為聚（jù）乙烯（xī），主要起機械保護與防（fáng）腐作用，與傳統的二層結（jié）構聚乙烯防腐層具有同樣的作用（yòng）。 例如，在加強級 3PE 防腐鋼管結（jié）構中（zhōng），底（dǐ）層為熔結環氧（≥80μm）；中間層為膠粘劑（170—250μm）；麵層為（wéi）擠塑聚乙烯（約（yuē） 2mm），防護層（céng）總厚度約 1.8 - 3.7mm 。在 3PE 防腐鋼管中，還有其他相關標準和規範，如國內執行 SY/T0413 - 2002 標準，於 2002 年 8 月（yuè） 1 號起實施。標準（zhǔn）主（zhǔ）要規範聚乙烯與高密度聚乙烯（xī）為主，維卡軟化點定為不小於 110℃；外防腐層的厚度按以低、中密度（dù）聚乙烯為主（zhǔ）的德國標準 DIN30670 - 1991 來確定。極大地提高了 3PE 防腐層的抗衝擊強（qiáng）度。SY/T0413 - 2002 將（jiāng） 3PE 防腐層的剝離（lí）強（qiáng）度、抗衝擊的指標大幅提高，並明（míng）確（què）規定了據一些料炭黑含量，保證了 3PE 防腐層的機械強度和耐候（hòu）性（xìng）能，並加大了補口剝離強度（即（jí）熱縮（suō）套、熱縮帶的對底漆鋼的剝離強度）抽測頻次（cì）。總之，3PE 防腐的三層結（jié）構相互配合，使得其具有優異的防腐性能。 3PE防腐層每層的性能特點 3PE防腐層由底層的環氧粉末塗層、中層的膠粘劑和外層的聚（jù）乙烯塗層組成。 底層的環氧粉末塗層具有很強的粘結性能，能（néng）與鋼管表麵牢固（gù）結合（hé），形成連續（xù）的塗（tú）膜，具備出色的（de）耐化學腐蝕性和抗陰極剝離性能。例如（rú），在一些惡劣的化學環境中，它能夠有效防止化學物質對鋼管的侵蝕。 中層的膠粘劑起著關鍵的連接作（zuò）用，其成分通常（cháng）為聚烯烴（tīng）共聚物。它同時具有極性基因和非極性基因，能夠實現聚乙烯與環氧之間的化學鍵合，增強塗（tú）層的整體穩定性。這種膠（jiāo）粘劑在施（shī）工過（guò）程中可以與防護層聚乙（yǐ）烯共（gòng）同擠出，方便操作，而且具有粘接性強、吸水率高、抗陰極剝（bāo）離的優點（diǎn）。 外（wài）層的聚乙烯塗層是防（fáng）護的主體，主要作用是起機械保護與（yǔ）防腐作用。聚乙烯具（jù）有優良的（de）機械強度、化學穩定性、絕緣性、抗植物根莖穿透性、抗水浸透性等性能。它能（néng）夠抵禦外界的機械損傷、土壤應力以及水分的滲透，為管（guǎn）道提供可靠的防護。例如（rú），在地下環境中，能夠有效防止植（zhí）物（wù）根莖的破壞和土壤中水分（fèn）的侵蝕。

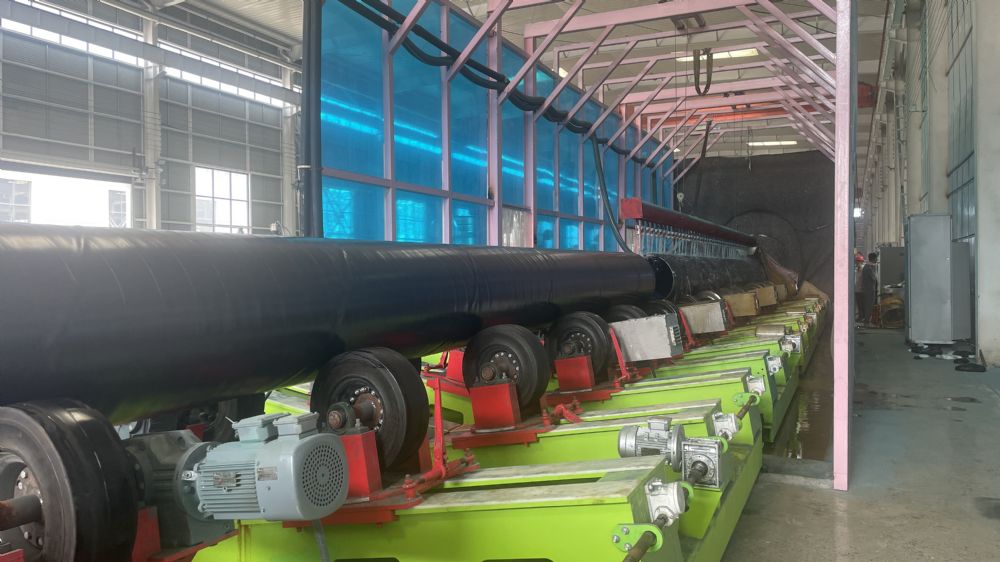

3PE防（fáng）腐層的相關（guān）標準和規範 我國對於 3PE 防腐層有著明確的標準和規範。例如，SY/T0413-2002 標準就對 3PE 防腐層的各項性能指標、施工工藝、質量檢測等方麵做出了（le）詳細規定。標準主要規範聚乙烯（xī）與（yǔ）高密度聚乙烯（xī）為主，維卡軟化點定為不小於 110℃；外防腐層的厚度按以低、中密度聚乙烯為（wéi）主（zhǔ）的德國標準來確定。極大地提高了 3PE 防腐層的抗衝（chōng）擊強度。標準還（hái）明確規定了 3PE 防腐（fǔ）層的剝離（lí）強度、抗衝擊的指標，並加大了補口剝離強度抽測頻次。 此外，還有一些相關的附（fù）錄和補（bǔ）充規定，如對防腐層的附著力測定方法、膠的脆化溫度測定方法等進行了（le）詳細說明，以確保 3PE 防腐層的質（zhì）量和性能符合要求。 3PE防腐層的施工工藝 在進行 3PE 防腐（fǔ）層（céng）施工前，需要先（xiān）對鋼管（guǎn）表麵進行（háng）處理，清除油脂和汙垢等附著物，並（bìng）對（duì）鋼管預熱後進行表麵預處理，鋼管預熱溫度通常為 40～60℃。表麵預處理質量應達到《塗裝前鋼材表麵鏽蝕等級和除鏽等級》GB/T 8923 中規定的 Sa2.5 級的要求，錨紋深度達到 50μm～75μm。鋼管表麵的（de）焊渣、毛刺等也應清除幹淨。 施（shī）工過程（chéng）中，應用（yòng）無（wú）汙染（rǎn）的熱源將鋼管加熱至合適的塗敷溫度，環氧粉末塗料均勻地塗敷到鋼管表麵；膠粘劑的塗敷必須在環氧粉（fěn）末膠化過程中進行；聚乙烯層的塗敷可采用（yòng）縱向擠出工藝或側向纏繞工藝。公稱直徑大於 500mm 的鋼管，宜采用側向纏（chán）繞工藝。采用側向纏繞工藝時（shí），應確保（bǎo）搭接部（bù）分的聚乙烯（xī）及焊（hàn）縫兩側的聚乙烯完全輥壓密實，並防止壓傷聚乙烯層表麵；采用（yòng）縱向擠出（chū）工藝（yì）時，焊縫兩側不應出現空洞。聚乙烯層塗敷後，確（què）保熔結（jié）環氧塗層固化完全，然後用水冷卻至鋼管溫度不高於 60℃。 對於施工中（zhōng）出現的缺陷，如小於或等於 30mm 的損傷，宜采用輻射交聯（lián）聚乙烯補傷片修補。修補時，先除去損（sǔn）傷部（bù）位的汙物，並將（jiāng）該處的聚乙烯層打毛。然後將損傷部位的聚乙烯層修切成圓形，邊緣應倒成鈍角（jiǎo）。在孔（kǒng）內填滿與補傷片（piàn）配套的（de）膠粘劑，然後貼上補傷片，補傷片的大小應保證其邊緣距聚乙烯層的孔（kǒng）洞邊緣不小於 100mm 。 3PE防腐層的（de）應用領域 3PE 防腐層廣泛應用於多個領域。在（zài）建築行業，包括城市自來水、供熱管網、燃氣管網、暖通空調（diào）等（děng）市政（zhèng）基礎設施領域都有應用。比（bǐ）如，在（zài）城市的供熱管網中，3PE 防腐層能夠有效防止管道在（zài）長（zhǎng）期的高溫和壓力作用下受到腐蝕，保障供熱係統的穩定運行（háng）。 在石化、化工、天然氣等領域，3PE 防腐（fǔ）層也發揮著（zhe）重要作用。這些領域的工作環境通常比較（jiào）惡劣，需要防止鋼管受到腐蝕和損壞。例如，在化工（gōng）廠的管道運輸中，化學物質對管道的腐蝕性較強，3PE 防腐層能夠提供可靠的防護，延長管道的使用壽命。 此外，海洋工程、造船、電力等（děng）領域（yù）也使用 3PE 防腐層。在海洋環境和鹽霧等惡劣條件下，3PE 防腐層的抗腐（fǔ）蝕性能優越，能夠保障管道（dào）和設備的正常（cháng）運行。比如，海洋石油平台的管道（dào）係統就廣（guǎng）泛采用 3PE 防腐層。

3PE防腐層的成本分析 3PE 防腐層（céng）的成本主要（yào）包括直接材料費、電費、設備折舊、人員成本（běn）、管理成本和利潤等方（fāng）麵（miàn）。 直接材料費方麵，環氧粉末約 0.3kg，單價 25 元，成（chéng）本約 7.5 元/m²；PE（普通級）約 2.4kg，單價 15 元，成本約 36 元（yuán）/m²；膠粘劑成本約 8 元/m²；附材（布繩、牛皮紙、鋼丸、水等）約（yuē） 5 元/m²，總計（jì）約 56.5 元/m²。 電費（fèi）方麵，以每分（fèn）鍾∮48 管線防腐速度 4 米/分鍾生產 8 小時為例，8*1000 度*0.65 元/1920 米約 2.7 元/m。隨著管（guǎn）線加粗，生產線速度降低，每米用電（diàn）相應增加。整（zhěng）條生產線的功率約（yuē） 1000kw。 設備折舊（jiù）按（àn）年生（shēng）產（chǎn） 500000m 計算，約 0.8 元/m。人員成本按照（zhào）四班倒，每班配置（zhì） 8 人計（jì）算，約 2.9 元（yuán）/m。管理成本（包含（hán）材料的裝卸費用）約 0.4 元/米。利潤通常（cháng）按照成本（běn）的 25%來計算。 綜合來看，3PE 防腐層雖然初（chū）期成本相對較高（gāo），但其優異（yì）的防腐性能和較長的使用壽命，能夠在長（zhǎng）期使用中降低維護和更換成本，具有（yǒu）較高的性價比。 以上就是關於 3PE 防腐層（céng）的相關信息。3PE 防腐層作為一（yī）種高效可靠的防腐技術，憑借其出色的性能特點、嚴格的標準規範、精細的施工工藝、廣泛的應用領域以及合理的成本構成，在（zài）管道（dào）防腐（fǔ）領域發（fā）揮著重要作用，為保障各類管道的安全穩定運（yùn）行提供了有力支（zhī）持（chí）。
